 Thermo Drucker   |   Thermotransfer Drucker   |   Thermosublimations Drucker



 Thermodrucker  Thermotransfer Drucker  Thermosublimationsdrucker

Thermodrucker, auch Thermoreaktionsdrucker genannt, funktionieren wie der Name schon sagt durch Erzeugung von Wärme.

Winzige Heizelemente "verbrennen" dabei eine Spezialchemikalie mit der das dadurch etwas teurere Papier beschichtet ist.

Anders als im Bild zur Verdeutlichung, erhitzen die Heizelemente Metallnadeln, welche die Hitze punktgenau und feinkörnig auf das Papier übertragen.

Die winzigen Heizelemente / Nadeln sitzen meist auf einer Leiste, an der das Papier vorbeigeführt wird. Dies erspart Krach und wartungsintensive Mechanik.

Thermopapier ist wegen der speziellen chemischen Behandlung in Verruf geraten gesundheitsschädlich zu sein. Es sollte daher nicht in der Nähe von Lebensmitteln und sicher vor Kindern gelagert werden. Nach Kontakt sollte man sich die Hände waschen.

Thermodrucker sind sehr günstig zu Produzieren, da sie bis auf die Papiertransporteinheit kaum bewegliche Teile enthalten. Außerdem muss kein Toner und keine Tinte vorrätig gehalten werden, die mit der Zeit verdirbt oder eintrocknet und an die Lagerbedingungen engere Anforderungen stellt. Der Umgang beim wechseln des Papiers ist auch für absolute Laien möglich und unkompliziert.

Auch wenn das Papier ein wenig teurer ist als normales, rechnet sich ein Thermodrucker durch seine Anschaffungskosten und der Einsparung von noch teurerer Tinte. Auch sind Thermodrucker durch ihre Bauart nicht so wartungsintensiv.

Thermodrucker finden oft Anwendung an Kaufhauskassen im Supermarkt, in günstigen Faxgeräten und mobilen Erfassungsgeräten.

Obwohl Thermodrucker sehr leise und sehr schnell sind, haben sie sich nicht überall durchgesetzt, da die Ausdrucke nicht von hoher Qualität und nur in schwarz/weiß sind.

Auf Kassenbons angewandt sollte man in Bezug auf Geltendmachung von Garantie oder Gewährleistung oder der Umtauschoption vieler Händler auf eine besondere Lagerung derartiger Kassenbons achten. Helles Licht und hohe Temperaturen sollten tabu sein. Die chemische Beschichtung beginnt sonst schnell zu reagieren und der Aufdruck verblasst, oder der Kassenbon wird komplett dunkel, sodass ein lesen und damit ein Nachweis nicht mehr möglich ist.

Eine Archivierung ist somit auch nicht möglich.

Ein Thermotransferdrucker überträgt (transferiert) Teile einer Wachs oder Harzschicht von einer Trägerfolie auf das Druckpapier. Das Papier kann dabei kostengünstiges Normalpapier sein

Durch die punktuelle Erhitzung einer auf eine Trägerfolie aufgebrachten Wachs oder Harzschicht wird diese punktuell abgelöst und schmilzt in das Papier hinein wo die "Tinte" erkaltet und sich wieder verfestigt.

Ölbeständige und wasserfeste Drucke kann man durch die Verwendung von Folien mit entsprechenden Beschichtungen "Tinten" erreichen.

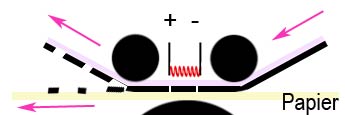

Anders als im Bild zur Verdeutlichung, erhitzen die Heizelemente die Folie nicht direkt sondern übertragen die Temperatur auf Metallnadeln, welche die Hitze punktgenau und feinkörnig über die Rückseite der Folie auf die Wachs oder die Harzschicht übertragen und auf das Papier schmelzen. Dadurch sind Ausdrucke in Laserqualität möglich.

Thermotransferdrucker erzeugen ein sehr schönes Druckbild. Die bedruckten Bereiche und Buchstaben sind durch das aufgeschmolzene Material leicht erhaben und im Farbton sehr satt.







Das Wort Thermosublimation setzt sich zusammen aus den Worten Thermo und Sublimation. Thermo bedeutet Wärme und Sublimation ist der Begriff für den unmittelbaren Übergang eines Stoffes vom festen in einen gasförmigen Aggregatszustand ohne sich dabei erst zu verflüssigen. Solche Drucker werden daher auch Phase Change Printer genannt.

Dazu erzeugen Heizelemente Temperaturen zwischen 300°C und 400°C, bei denen die Farbe von einer Trägerfolie sublimiert und auf ein speziell beschichtetes Papier gedampft wird. Die Farbe diffundiert dabei mit dem Papier, das aus einer Trägerschicht und einer für die Farbe speziellen Diffusionsschicht besteht.

Die Farbe befindet sich in der gesamten Breite des Blattes auf einer Folie in der winzige mit der Farbe gefüllte Kammern eingelassen sind.

Auf einer Rolle aufgewickelt, enthält diese Folie abwechselnd alle benötigten Farben, die in je einem Durchgang einzeln aufgebracht werden. Meist sind das die Grundfarben  cyan   magenta  und  yellow  , meist auch für  schwarz . Aus diesen Farben, werden dann alle anderen gemischt.

Das zu bedruckende Papier muss also pro benötigter Farbe einmal an den Heizelementen und der mit den benötigten Farben beschichteten Folie vorbei. Dazu wird das Papier mehrmals eingezogen und die Folie in die entsprechende Position gerollt. Folien mit nur einer Farbe sind dabei ebenfalls möglich.

Die Farben werden übereinander oder ineinander "gedampft", sodass diese durch ihre hohe Farbdichte anders als bei den Matrixdruckern, wozu auch die Tintenstrahler gehören, keine Rasterung oder Treppenbildung erkennbar ist, obwohl Sublimationsdrucker "nur" mit 300 bis 400 dpi drucken.

Mit der Höhe der Temperatur kann man steuern, wieviel Farbe verdampft und somit die Intensität / Helligkeit des Farbtones steuern. Für jeden Bildpunkt können mit 256 verschiedenen Spannungen / Temperaturen gleich 256 verschiedene Farbabstufungen erzeugt werden. Das ergibt insgesamt bei der Mischung aller Farben 16.777.216 = 16,7 Mio. verschiedene Farbtöne.

Thermosublimations-Drucker erzeugen ein exzellentes Druckbild, dessen Qualität mit einem Foto mindestens vergleichbar ist. Die Ausdrucke sind meistens wasserbeständig und lichtecht. Leider sind die Druckkosten sehr hoch, gerade auch, weil viel Farbe verloren geht. Denn jeden Folienabschnitt kann man nur 1x verwenden, da die Farben an manchen Stellen schon verdampft sind, die für den nächsten Ausdruck aber benötigt würden.

Thermosublimationsdrucker werden wegen der hohen Kosten eher in kleinformatigen Fotodruckern angeboten und sind nicht weit verbreitet. Man ist fast immer gezwungen das Originalpapier und die Originalfarbe des Herstellers zu kaufen.

Mit teureren Geräten und entsprechenden Farben, werden oft T-Shirts bedruckt. Auch möglich das bedrucken von Leiterplatinen.
