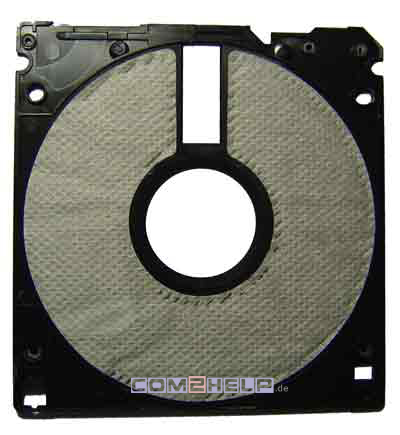

Innenseite der Hülle

Die Innenseite der meist aus verschiedenfarbigem Weichplastik bestehenden Hülle ist mit einem speziellen Filz ausgekleidet. Dieser soll Vibrationen der mit ca 360 Umdrehungen in der Minute rotierenden Magnetscheibe minimieren, eine möglichst geringe Reibung ohne Abrieb  und eine gewisse Staubfreiheit gewährleisten.

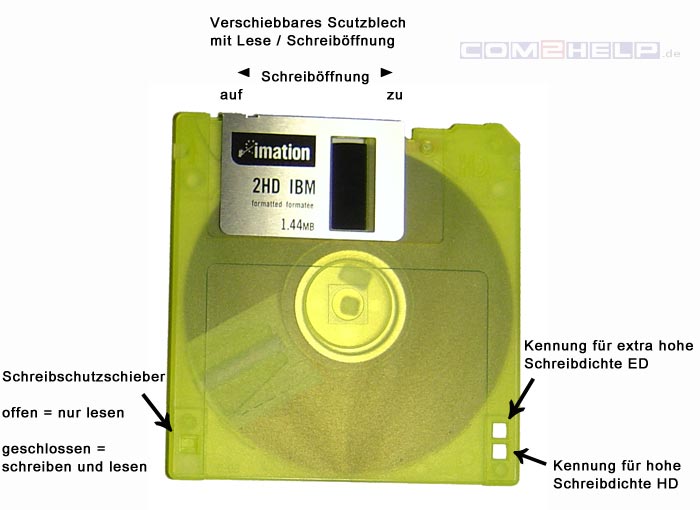

Das obere weiße Rechteck, in der12-Uhr-Position, ist der Freiraum für den Schreib-, Lesekopf. Dieser schreibt oder liest dort die Daten der rotierende Magnetscheibe. Zum Schutz ist diese Öffnung mit einer verschiebbaren Abdeckung versehen, die beim einlegen in das Laufwerk von diesem so verschoben wird, dass sich die Aussparungen des Gehäuses und die der Abdeckung übereinander befinden. Der Schreib/Lesekopf hat an diese Stelle freien Zugang zur Magnetscheibe.

Durch das große Loch in der Mitte hat der Antrieb des Laufwerkes Zugriff auf die Magnetscheibe.

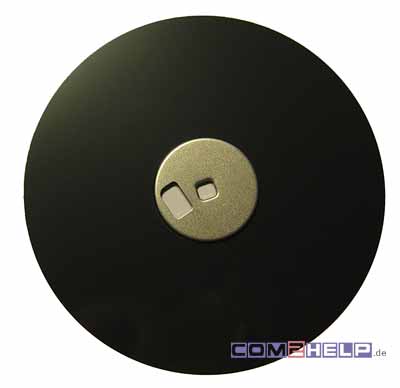

 Magnetscheibe

Die Magnetscheibe besteht aus einem Temperaturbeständigen, magnetisch neutralen Kunststoff und ist beidseitig mit einem magnetisierbaren Material bedampft. Eisenoxid oder Ferritverbindungen ähnlich wie das auch bei Tonbandkassetten geschieht. Vom Prinzip ist auch das Aufnahmeverfahren das gleiche.

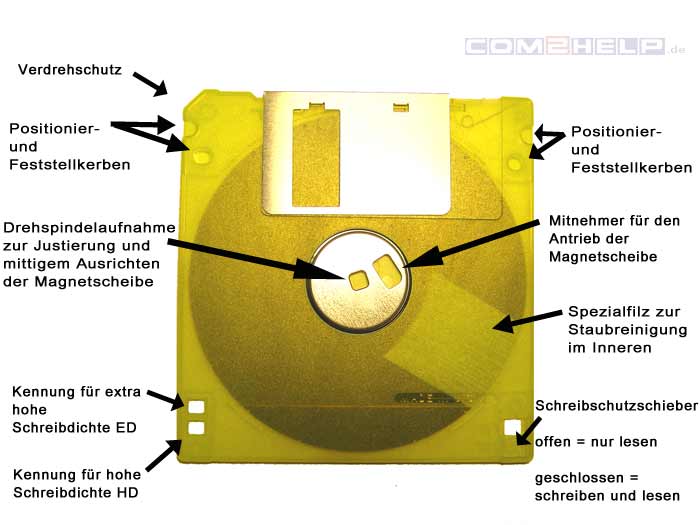

Die metallene Antriebsscheibe in der Mitte dient zum mittigen Platzieren der Scheibe und als Angriffspunkt zur Übertragung der Bewegung des Laufwerksantriebes. Der Mitnehmer des Antriebes greift dabei in die größere Aussparung am Rande.

Je stärker ein Material das Magnetfeld speichern kann, um so geringer kann man das Magnetfeld schreiben und um so weniger Einfluss auf benachbarte Magnetfelder bestehen. Dadurch können die Daten dichter geschrieben werden und mehr Daten passen pro Raumeinheit auf die Scheibe. Dieses Maß gibt man in bpi (Bits per Inch) an. Übersetzt bedeutet es in etwa Informationen (0 oder 1) pro Zentimeter. Für die verschiedenen Schreibdichten gibt es die Bezeichnungen DD, HD, und ED (siehe Tabelle). ED Laufwerke die ende der 80er Jahre auf den Markt kamen, haben sich auf Grund zu hoher Produktionskosten jedoch nicht durchgesetzt.

Oe (Oerstedt) ist die heute unübliche Abkürzung für die Einheit der magnetischen Feldstärke.

Hauchdünne Magnetscheibe

Heutige Magnetscheiben sind beidseitig magnetisch beschichtet und können dadurch auf beiden Seiten beschrieben "DS" (double sided) werden. Das verdoppelte die zu speichernde Datenmenge. Logischer weise sind also auch die Laufwerke mit je einem Schreib-, Lesearm auf der Ober-, als auch auf der Unterseite ausgestattet, zwischen denen die Magnetscheibe rotiert. Früher waren auch  Laufwerke mit einem Arm üblich. Man musste dann die Diskette von Hand wenden, wenn diese beidseitig beschreibbar war.
